水泥自流平不同種類在強(qiáng)度上有何差異？
信息來源：www.piao688.com 發(fā)布時(shí)間：2025.06.18

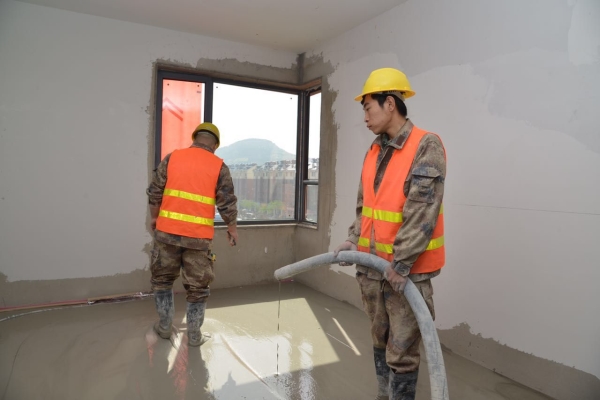

水泥自流平材料根據(jù)用途和性能需求可分為基層找平型、面層裝飾型和特種功能型三類，其強(qiáng)度特性存在顯著差異，主要由材料配比和功能定位決定。
**1. 基層找平型：強(qiáng)度中等，側(cè)重施工效率**
此類材料以普通硅酸鹽水泥為主，抗壓強(qiáng)度通常為15-25MPa，抗折強(qiáng)度約3-5MPa。配方設(shè)計(jì)強(qiáng)調(diào)流動(dòng)性和快速凝結(jié)，早期強(qiáng)度（24小時(shí)）需達(dá)到10MPa以上以支撐后續(xù)施工，但終強(qiáng)度較低。骨料粒徑較大（0.5-1mm），膠凝材料占比約30%-40%，成本較低，適用于地面隱蔽工程。
**2. 面層裝飾型：高強(qiáng)度與耐久性并重**
采用高標(biāo)號(hào)水泥（如52.5R硅酸鹽水泥）并摻入活性礦物摻合料（硅灰、礦粉），抗壓強(qiáng)度可達(dá)30-40MPa，抗折強(qiáng)度6-8MPa。骨料改用精細(xì)石英砂（0.1-0.3mm），添加聚合物乳膠粉（占干粉量2%-4%）提升韌性，28天耐磨度≤0.15g/cm2。適用于商業(yè)空間、工業(yè)地坪等直接承重場(chǎng)景。
**3. 特種功能型：強(qiáng)度特性高度定制化**
- **高強(qiáng)型**：通過復(fù)合水泥體系（硫鋁酸鹽+硅酸鹽）和鋼纖維增強(qiáng)，抗壓強(qiáng)度突破50MPa，抗折強(qiáng)度達(dá)10-12MPa，用于物流倉儲(chǔ)重型設(shè)備區(qū)。
- **快硬型**：采用硫鋁酸鹽水泥，4小時(shí)抗壓強(qiáng)度超20MPa，但后期強(qiáng)度增長(zhǎng)有限（約30MPa）。
- **抗裂型**：添加聚纖維（0.9-1.2kg/m3）和，抗折強(qiáng)度提升15%-20%，同時(shí)控制干燥收縮率＜0.04%。
**強(qiáng)度差異的影響因素**
膠凝體系決定強(qiáng)度上限，硅酸鹽水泥后期強(qiáng)度高，硫鋁酸鹽水泥早期強(qiáng)度突出；骨料級(jí)配影響密實(shí)度，粒徑越小抗壓強(qiáng)度越高；聚合物改性可提升界面粘結(jié)力，使抗折強(qiáng)度提高30%-50%。實(shí)際應(yīng)用中需根據(jù)荷載等級(jí)（如輕型車輛≤3kN/㎡選面層型，重型機(jī)械≥10kN/㎡選高強(qiáng)型）匹配材料，同時(shí)考慮成本（面層型價(jià)格通常比基層型高60%-80%）與施工條件綜合選型。
